無固定裝置式熱電偶

發布時間：2021-03-22瀏覽次數：0

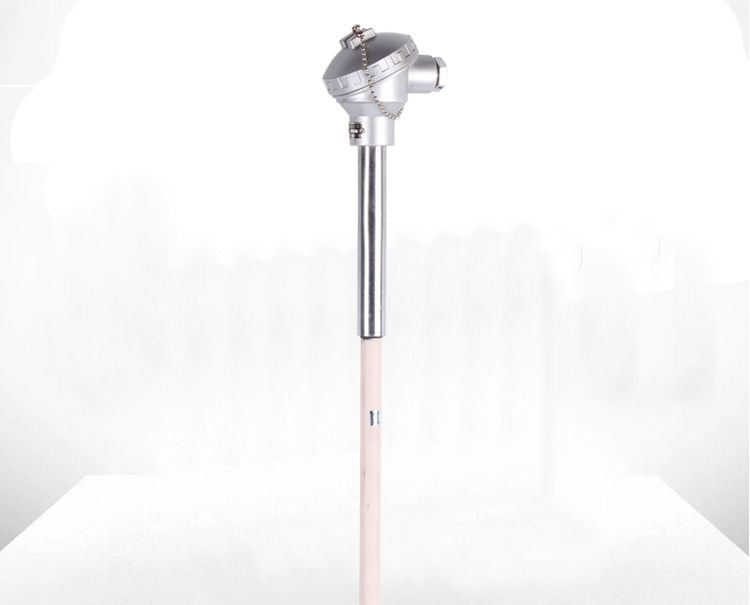

無固定裝置式（陶瓷保護管）熱電偶無固定裝置式（陶瓷保護管）熱電偶

工作原理/working principle-----------------------------------------------------------◆◆
兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電勢的對應溫度值。

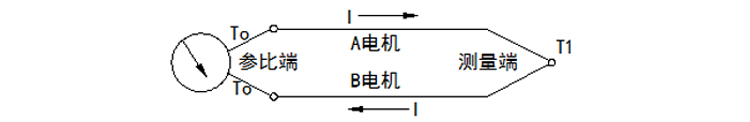

無固定裝置式（陶瓷保護管）熱電偶工作原理

產品特點/Product features-----------------------------------------------------------◆◆
1.高溫型溫度傳感器，常用于鍋爐、干燒爐、烤箱等的溫度測量。
2.機械強度、耐壓性能好，適用于鍋爐等高溫場合使用。
3.可用于干燒等高溫介質的測量，性能穩定測量精確。
4.全國統一設計產品，連接尺寸通用，互換性好。采用裝配式結構，零件分解性好，維修方便。

產品結構/Product structure----------------------------------------------------------◆◆
從熱電偶的測溫原理可知，構成最基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。

根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。

熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（第一部分測溫元件）， 其它部分都是圍繞它展開；為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。

根據不同用途，能夠測溫的最基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置。

裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

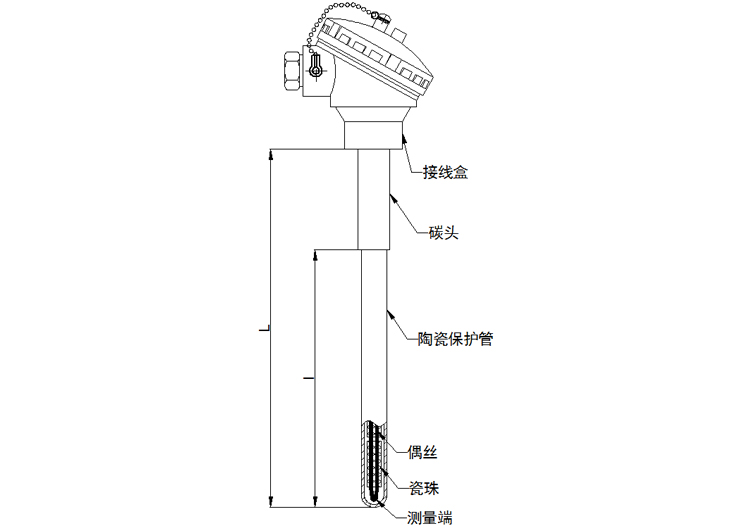

無固定裝置式（陶瓷保護管）熱電偶產品結構

技術指標/Technical indicators--------------------------------------------------------◆◆
★測溫范圍和允許誤差
熱電偶類別 代號 分度號 測量范圍℃ 允許偏差△t℃
鉑銠30-鉑銠6 WRR B 600~1700 ±1.5℃或±0.25%t
鉑銠10-鉑 WRP S 0~1600 ±1.5℃或±0.25%t
鎳鉻-鎳硅 WRN K 0~1200 ±2.5℃或±0.75%t
鎳鉻-銅鎳 WRE E 0~800 ±2.5℃或±0.75%t
銅-銅鎳 WRC T -40~350 ±1℃或±0.75%t
鐵-銅鎳 WRF J 0~800 ±2.5℃或±0.75%t
鎳鉻硅-鎳硅 WRM N 0~1200 ±2.5℃或±0.75%t
注：“t”為感溫元件的實測溫度。

★穩定性
穩定性指熱電偶隨著使用時間的延長其熱電特性的變化程度，是反映熱電偶使用壽命的重要指標，是一項破壞性試驗要求，只在產品型式試驗時才做。具體規定為：在熱電偶的長期使用的上限溫度維持250小時后，熱電勢的變化量不超過測量精度全部偏差量的50%。如N型Ⅱ級精度的穩定性要求指標為：在1200℃維持250小時后，該熱電偶試驗前后熱電勢的變化量應小于9℃（1200×0.75%）。
性能 / 分度號 允許偏差 穩定性
Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ
K ±1.5或0.4%t ±2.5或0.75%t ±2.5或1.5%t（-200~-40） 在長期使用的上限溫度維持250h后變化量≤0.4%t 在長期使用的上限溫度維持250h后變化量≤0.75%t
N
E
J
T ±0.5或0.4%t ±1.0或0.75%t ±1.0或1.5%t
≤1.4
350℃/250h
≤2.6
350℃/250h
S ±1或±（1+（t-110）×0.3%） ±1.5或0.25%t 無
≤1.9
1400℃/250h
≤3.5
1400℃/250h
B 無 ±0.25%t ±4或0.5%t
≤4.25
1700℃/250h
≤8.5
1700℃/250h

★熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的5%，所需要的時間稱為熱響應時間，用T0.5表示。

★熱電偶公稱壓力
一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑、壁厚有關。還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

★熱電偶最小置入深度
應不小于其保護管外徑的8-10倍（特殊產品例外）。

★熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15-35℃，響對濕度45%，大氣壓力86-106kPa。
a、對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。 即：Rr.L≥100Ω.m L≥1m
式中：Rr-熱電偶的常溫絕緣電阻值， M Ω
  L-熱電偶的長度， m。
b、對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100M Ω。

★上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表規定：
上限溫度tm℃ 試驗溫度t℃ 電阻值MΩ
100≤tm＜300 t=tm 10
300≤tm＜500 t=tm 2
500≤tm＜850 t=tm 0.5
850≤tm＜1000 t=tm 0.08
1000≤tm＜1300 t=tm 0.02
tm＞1300 t=1300 0.02

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆
類別 標記 分度號 材質 測溫范圍℃ 性能特點
新 舊 優點 缺點
熱電偶 K N K 鎳鉻-鎳硅 -40~1200 熱電勢線性好，穩定性好，抗氧化性好，是使用最廣泛的測溫元件 不適用于還原氣氛，受時效變化和短程有序結構變化影響
N M N 鎳鉻硅-鎳硅 -40~1250 具備K型熱電偶全部優點，短程有序結構變化影響小 不適用還原性氣氛，受時效變化影響
E E E 鎳鉻-康銅 -40~900 在現有熱電偶中，熱電勢率最高，靈敏度高，兩級非磁性 不適用于還原性氣氛，熱導率低，具有微滯后現象
J F J 鐵-康銅 -40~750 可用于還原性氣氛，熱電勢較K高 鐵易生銹，熱電特性漂移大
T C T 銅-康銅 -40~350 可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好 使用溫度低，正極銅易氧化，熱傳導誤差大
S P S 鉑銠10-鉑 0~1600 適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶 不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好
B R B 鉑銠30-鉑銠6 600~1700 適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕 不能用于600℃以下，靈敏度低，熱電勢的線性不好

產品選型/product selection-----------------------------------------------------------◆◆

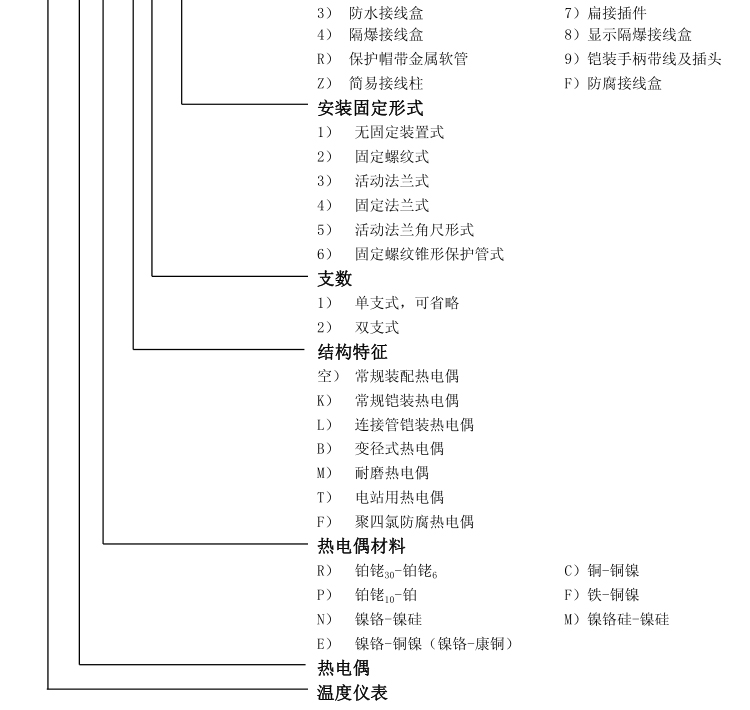

無固定裝置式（陶瓷保護管）熱電偶選型無固定裝置式（陶瓷保護管）熱電偶選型

型號規格/type specification-----------------------------------------------------------◆◆
熱電偶類別 產品型號 分度號 測溫范圍℃ 規格
直徑mm 保護管材料
單支鉑銠30-鉑銠6 WRR-130 B 0-1600 φ16 剛玉質
WRR-131 φ25
雙支鉑銠30-鉑銠6 WRR2-130 φ16
WRR2-131 φ25
單支鉑銠10-鉑 WRP-130 S 0-1300 φ16 高鋁質
WRP-131 φ25
雙支鉑銠10-鉑 WRP2-130 φ16
WRP2-131 φ25
單支鎳鉻-鎳硅 WRN-133 K 0-1200 φ20 高鋁質
雙支鎳鉻-鎳硅 WRN2-133 0-1100
單支鎳鉻硅-鎳硅 WRM-133 N 0-1250 φ20 高鋁質
雙支鎳鉻硅-鎳硅 WRM2-133 0-1200

信號類型/Signal type------------------------------------------------------------------◆◆
根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型

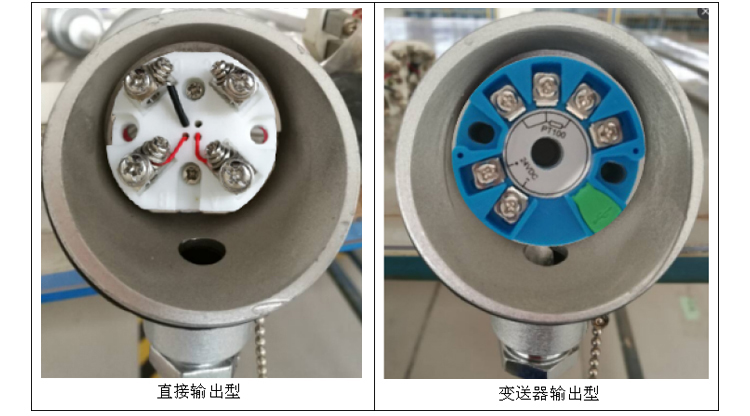

無固定裝置式（陶瓷保護管）熱電偶信號類型

安裝方式/Installation requirements--------------------------------------------------◆◆

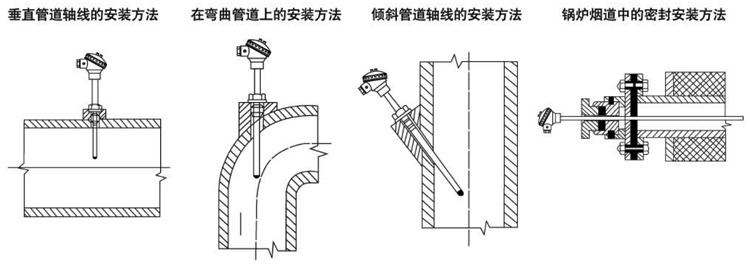

無固定裝置式（陶瓷保護管）熱電偶安裝
