固定螺紋式熱電偶

發布時間：2021-03-22瀏覽次數：0



工作原理/working principle-----------------------------------------------------------◆◆

隔爆熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。

產品特點/Product features-----------------------------------------------------------◆◆

1.按符合國際IEC標準的******防爆規程GB3836設計；
2.采用兩腔式隔爆結構,更換測溫元件簡便,使用安全可靠；
3.隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
  注意事項:維修維護時請斷電操作

產品結構/Product structure----------------------------------------------------------◆◆

從熱電偶的測溫原理可知，構成較基本的熱電偶除了兩根熱電極材料外，還必須在熱電極的兩端按照要求制作成測量端和參比端，俗稱“熱端”和 “冷端”，這就是所謂的“兩端”。

根據熱電偶的不同用途，熱端有絕緣型、多支分絕緣型、接殼型、露頭型四種形式，冷端有密封和非密封兩種形式。

熱電偶一般由五部分構成，兩根熱電極（或叫偶絲）是構成熱電偶的核心部分（******部分測溫元件）， 其它部分都是圍繞它展開，為了保證回路中熱電勢不損失以準確傳遞被測溫度信號，必須用絕緣材料使兩熱電極除兩端點之外的其余部分之間，及其與外界之間有可靠的絕緣（第二部分絕緣材料）；為了保護絕緣材料和偶絲，延長熱電偶的使用壽命，一般還設計有保護套管（第三部分保護管）；為了安裝接線使用方便，同時適應各種使用場合，一般還設計有第四部分接線裝置和第五部分安裝固定裝置。這些就是所謂的“五部”。

根據不同用途，能夠測溫的較基本的熱電偶（即熱電偶芯），沒有保護管和安裝固定裝置 。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。

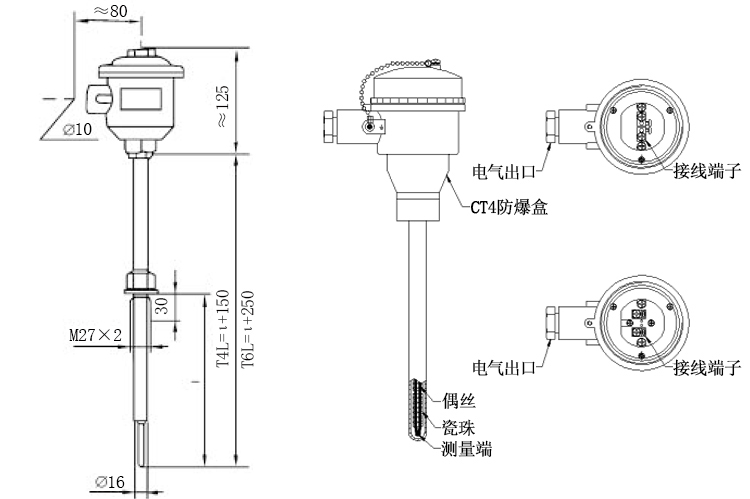

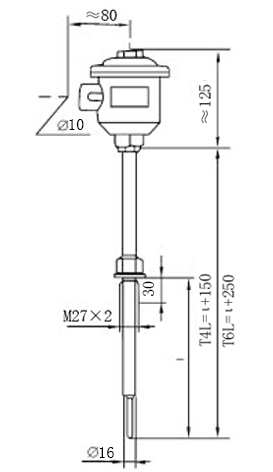

固定螺紋式隔爆型熱電偶產品結構

技術指標/Technical indicators--------------------------------------------------------◆◆

型號 分度號 測量范圍 精度等級 允許偏差△t℃
WRN、WRNK K 0~800 Ⅱ ±2.5℃或±0.75%t
WRN2、WRNK2
WRE、WREK E 0~600 Ⅱ ±2.5℃或±0.75%t
WRE2、WREK2
WRC、WRCK T -40~350 Ⅱ ±2.5℃或±0.75%t
WRC2、WRCK2
WRF、WRFK J 0~600 Ⅱ ±2.5℃或±0.75%t
WRF2、WRFK2
WRM、WRMK N 0~800 Ⅱ ±2.5℃或±0.75%t
WRM2、WRMK2
注：“t”感溫元件的實測溫度。Ⅰ、Ⅲ級精度為特殊訂貨。

★熱晌應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間，稱為熱響應時間，用T0.5表示。

★公稱壓力
一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力表一般采用公稱壓力的1. 5倍，實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類等有關。

★熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500V土50V，測量常溫絕緣電阻的大氣條件為溫度 15~35℃，相對濕度45%，大氣壓力86~106kPa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ。 即： R r- L > 100M Ω L>l m
式中：R r－熱電偶的常溫絕緣電阻值，M Ω；
      L－熱電偶的長度，m。
對于長度等于或不足l米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。

★鎧裝熱電偶（絕緣式）的絕緣電阻
在環境溫度為20±15℃，相對溫度不大于80% 時，熱電極與外套管之間的絕緣電阻應大于等于 1000MΩ-M*，試驗電壓為直流500V。（*絕緣電阻 MΩ -M表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）。

★防爆類型和級組
防爆級組 ：d II BT4 或 d II CT4
            d II BT6 或 d II CT6
外殼防護等級 ：IP65

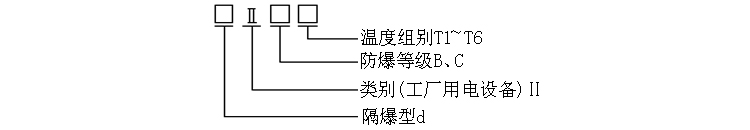

★隔爆型熱電偶的防爆標志表示方法
固定螺紋式隔爆型熱電偶防爆標志

★電氣設備的類別、級別和溫度組別說明
電氣設備分為兩大類：Ⅰ類-煤礦井下用電氣設備

     Ⅱ類-工廠用電氣設備

★防爆等級
隔爆型熱電偶的防爆等級按適用于爆炸性氣體混合物******安全間隙或較小點燃電流比分為A、B、C三級。

★溫度組別
隔爆型熱電偶的溫度組別按其外露部分較高表面溫度分為T1~T6六組。
溫度組別 允許較高表面溫度℃
T1 450
T2 300
T3 200
T4 135
T5 100
T6 85

★熱電偶較小置入深度
應不小于其保護管外徑的8-10倍（特殊產品除外）。

測溫元件選型說明/Selection of temperature measuring element---------------------◆◆

類別 標記 分度號 材質 測溫范圍℃ 性能特點
新 舊 優點 缺點
熱電偶 K N K 鎳鉻-鎳硅 -40~1200 熱電勢線性好，穩定性好，抗氧化性好，是使用較廣泛的測溫元件 不適用于還原氣氛，受時效變化和短程有序結構變化影響
N M N 鎳鉻硅-鎳硅 -40~1250 具備K型熱電偶全部優點，短程有序結構變化影響小 不適用還原性氣氛，受時效變化影響
E E E 鎳鉻-康銅 -40~900 在現有熱電偶中，熱電勢率較高，靈敏度高，兩級非磁性 不適用于還原性氣氛，熱導率低，具有微滯后現象
J F J 鐵-康銅 -40~750 可用于還原性氣氛，熱電勢較K高 鐵易生銹，熱電特性漂移大
T C T 銅-康銅 -40~350 可用于還原性氣氛，熱電勢線性好，低溫特性好。穩定性好 使用溫度低，正極銅易氧化，熱傳導誤差大
S P S 鉑銠10-鉑 0~1600 適用于氧化性氣氛，在真空中可短時使用。精度高、穩定性好不受時效變化影響，抗氧化、耐化學腐蝕，可作標準熱電偶 不適用于還原性氣氛（尤其是H2、金屬蒸氣）和真空環境，價格高，靈敏度低，熱電動勢的線性不好
B R B 鉑銠30-鉑銠6 600~1700 適用于1000℃以上，熱電勢較小，可不用補償導線，抗氧化耐化學腐蝕 不能用于600℃以下，靈敏度低，熱電勢的線性不好

產品選型/product selection-----------------------------------------------------------◆◆

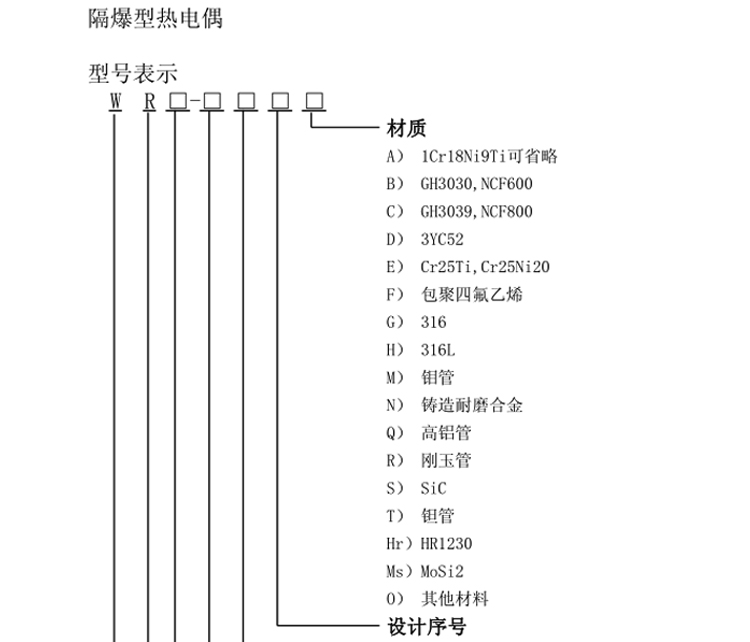

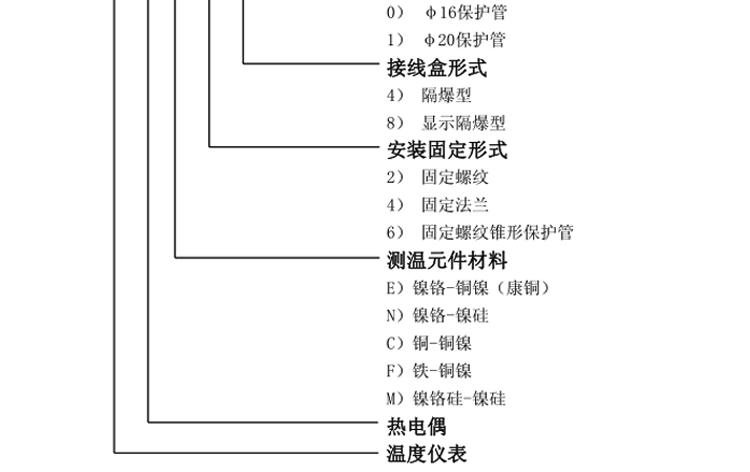

M27×2固定螺紋式隔爆型熱電偶選型M27×2固定螺紋式隔爆型熱電偶選型

型號規格/type specification-----------------------------------------------------------◆◆

類型 型 號 分度號 測量范圍 （℃） 保護管材料M27×2固定螺紋式隔爆型熱電偶型號規格
鎳鉻-鎳硅
WRN -240A
WRN2
 K 0～800

1Cr18Ni9Ti或0Cr18Ni12Mo2Ti

鎳鉻-銅鎳
WRE -240A
WRE2
 E 0～600
銅-銅鎳
WRC -240A
WRC2
 T -40～+350
鐵-銅鎳
WRF -240A
WRF2
 J 0～800
鎳鉻硅-鎳硅
WRM -240A
WRM2
 N 0～1200

適用介質/Applicable medium----------------------------------------------------------◆◆

★可燃性氣體、蒸汽的防爆級別和溫度組別：
序 防爆等級ⅡA 防爆等級ⅡB
介質名稱 溫度組別 介質名稱 溫度組別
1 甲烷，乙烷，丙烷，動力苯 T1 丙炔 T1
2 苯，甲苯，二甲苯，三甲苯 環丙烯
3 苯酚，甲酚，雙苪酮醇 氰化氫
4 丙酮，二丁酮，二戊酮，二已酮 氫
5 醋酸，醋酸甲脂，氯乙烷，溴乙烷 丙烯酯
6 氯乙烯，二氯乙烯，三氯甲苯 焦?fàn)t煤氣
7 二氯甲烷，二氯丙烷，氯苯，氨 水煤氣
8 一氧化碳，芐基氯，二氯苯 乙烯 T2
9 甲苯胺，三乙胺，吡啶 丁二烯
10 乙晴，亞晴酸乙酯 一環氧丙烷
11 苯乙烯，甲基苯乙烯，萘 一二惡烷
12 丁烷，環戊烷，甲基環戊烷 T2 一三惡烷
13 異丙苯，甲基，甲醇至丁醇 丙烯酸甲脂
14 甲基丙烯酸甲脂，乙?；姿嵋阴?/td> 丙烯酸乙脂
15 正丙胺，正丁胺，苯胺，NN二甲基苯胺 呋喃
16 甲酸甲脂，甲酸乙酯 二甲醚 T3
17 二氯乙烷，烯丙基氯，氯乙醇，噻吩 四氫糠醇
18 甲胺，二甲胺，二乙胺 硫化氫
19 乙酰丙酮，環乙醇，硝基甲烷，硝基乙烷 丙烯醛
20 丙烯，乙苯，醋酸甲脂至醋酸戊脂 T3 丁烯醛
21 甲基環已烷，松節油，石腦油 四氫呋喃
22 戊烷至癸烷，環已烷，萘烷，環已胺 乙基甲基醚 T4
23 乙基環已烷，乙基環丁烷，乙基環戊烷 二乙醚
24 石油，汽油，柴油，煤油，煤焦油 二丁醚
25 戊醇，已醇，環已醇，甲基環已醇 環氧乙烷
26 氯丙烷，氯丁烷，溴丁烷 四氟乙烯
27 乙酰氯，乙硫醇，四氫噻吩 二硫化碳 T5
28 乙醛，三甲胺 T4 硝酸乙脂 T6

信號類型/Signal type------------------------------------------------------------------◆◆

根據傳輸距離、二次儀表需求，可以確定產品的信號輸出類型
M27×2固定螺紋式隔爆型熱電偶信號類型

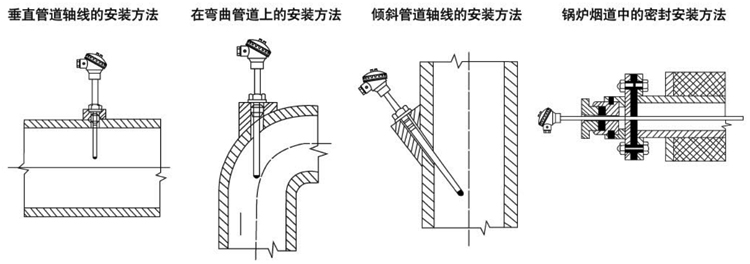

安裝方式/Installation requirements--------------------------------------------------◆◆

M27×2固定螺紋式隔爆型熱電偶安裝
