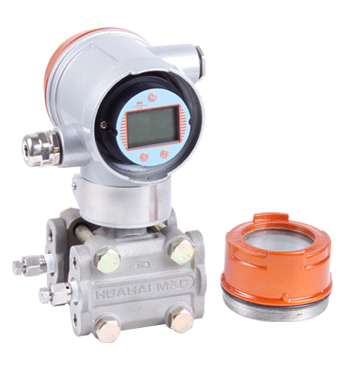

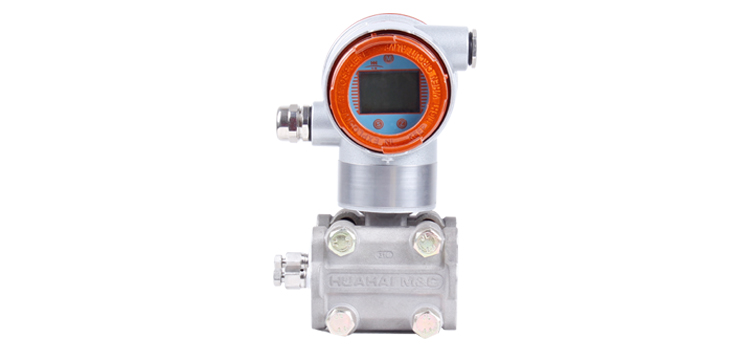

工作原理/working --------------------------------------------------------------------◆◆ |
| 介質壓力通過隔離膜片和硅油傳遞給位于δ室中心的測量膜片，測量膜片是一張緊的彈性元件，隨它兩邊的壓力差產生相應位移，測量膜片的位移與差壓成正比，******位移0.1mm，由它兩側的電容板檢測，再用電子線路把測量膜片和電容極板之間的差動電容轉換為二線制（4~20）mA DC輸出信號。 |

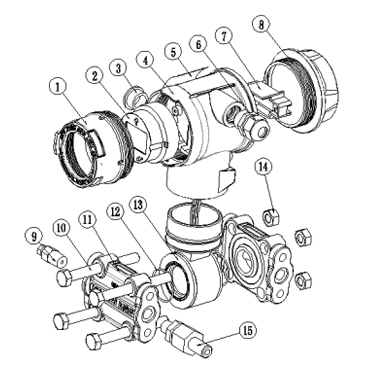

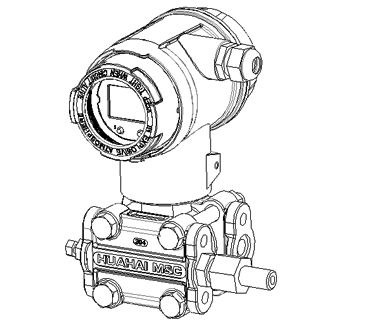

結構組成/Structural components-----------------------------------------------------◆◆ |
|
| 1 | 表頭前蓋 | 6 | 防爆接頭 | 11 | 夾板 | | 2 | 表頭（選項） | 7 | 接線端子 | 12 | 傳感器密封圈 | | 3 | 金屬悶蓋 | 8 | 表頭后蓋 | 13 | 傳感器 | | 4 | 殼體 | 9 | 放泄閥 | 14 | 螺母 | | 5 | 銘牌標簽 | 10 | 螺栓 | 15 | 焊管接頭組件（選項） |
|
產品特點/Product features-----------------------------------------------------------◆◆ |
| 1、精度高 | | 2、穩定性好 | | 3、二線制4-20mADC | | 4、固體元件，接插式印刷線路板 | | 5、小型、重量輕、堅固抗震 | | 6、量程、零點外部連續可調 | | 7、正遷移可達500%；負遷移可達600% | | 8、阻尼可調 | | 9、單向過載保護特性好 | | 10、無機械可動部件維修工作量少 | | 11、全系列統一結構，零部件互換性強 | | 12、接觸介質的膜片材料可選（316L、TAN、HAAS-C、MONEL等耐腐蝕材料） | | 13、防爆結構，全天候使用 | | 14、智能HART現場總線協議 |
|
性能參數/performance parameters--------------------------------------------------◆◆ |
| 1、使用對象：液體、氣體和蒸汽 | | 2、測量范圍：0-0.06kPa至0-40MPa | | 3、輸出信號：4-20mA DC | | 4、12-45VDC，一般為24VDC | | 5、負載特性：與供電電源有關，在某一電源電壓 時代負載能力（負載特性），負載阻抗 RL與電源電壓VS關系式為：RL≤（VS-12） | | 6、指示表：LCD液晶或者LFD數碼管顯示 | | 7、防 爆:隔爆型dIIBT4 b:本質安全型 iaIICT6 | | 8、量程和零點：外部連續可調 | | 9、正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的******值，均不能超過測量范圍上限的100%（智能型：量程比15:1） ******正遷移量為較小調校量程的500%；******負遷移量為較小******量程的600% | | 10、溫度范圍：放大器工作溫度范圍：-29～+93℃（LT型為-25～+70℃） 灌充硅油的測量元件：-40～+104℃ 法蘭式變送器灌充高溫硅油時：+15～+315℃，普通硅油：-40～+149℃ | | 11、靜 壓：1、4、10、25、32MPa | | 12、溫 度：相對濕度為0～100%RH | | 13、容積變化量：＜0.16cm³ | | 14、阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調 |
|
技術參數/Technical parameters-------------------------------------------------------◆◆ |
| （不帶遷移，在標準工作條件下，充硅油，316不銹鋼隔離膜片） | | 1、精確度：±0.075%（0智能型）、±0.1%（智能型）、±0.25%、±0.5% | | 2、死區：無（≤0.1%） | | 3、穩定性：六個月內不超過******量程的基本誤差******值 | | 4、振動影響：在任意軸上，振動頻率為200Hz | | 5、電源影響：小于輸出量程的0.005%V | | 6、負載影響：電源如果穩定，則負載沒有影響 | | 7、安裝位置影響：******可產生0.24kPa 的零點誤差 | 其它 | | 1、隔離膜片：316不銹鋼，哈氏合金C-276，蒙乃爾合金，鈦或鉭 | | 2、排氣/排液閥：316不銹鋼 | | 3、法蘭和接頭：316不銹鋼 | | 4、接觸介質“O”形環：丁腈橡膠，氟橡膠 | | 5、灌充液：硅油或者惰性油 | | 6、螺栓:316L不銹鋼 | | 7、電子殼體材料：低銅鋁合金 | | 8、引壓連接件：法蘭1/4NPT，中心距54mm；接頭1/2NPT或M20x1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm | | 9、信號接線孔：G1/2 |
|
產品選型/product selection------------------------------------------------------------◆◆ |
| 代號 | 名 稱 | | HH | 電容式智能變送器 | | | 代號 | 說明 | | | 0 | 負壓 | | | 1 | 表壓 | | | 2 | 絕壓 | | | 代號 | 測量范圍 | | | 1 | 0-0.06～0.3KPa | | | 2 | 0-0.25～1.5KPa | | | 3 | 0-1.2～7.2KPa | | | 4 | 0-6～36KPa | | | 5 | 0-30～180KPa | | | 6 | 0-160～1000KPa | | | 7 | 0-400～2500KPa | | | 8 | 0-1600～10000KPa | | | 9 | 0-4000～25000KPa | | | 0 | 0-7000～40000KPa | | | 代號 | 類型1 | | | 0 | 標準型 | | | 1 | 單平式法蘭型 | | | 2 | 雙平式法蘭型 | | | 3 | 單插法蘭型 | | | 4 | 雙插法蘭型 | | | 5 | 一平一插法蘭型 | | | 代號 | 法蘭規格 | | | 0 | DN25 | | | 1 | DN50 | | | 2 | DN80 | | | 3 | 其他規格 | | | 代號 | 類型2 | | | 0 | 普通型 | | | 1 | 普通智能型(HART通訊) |
|
| |
| 代 號 | 含 義 | | MO | 不帶顯示 | | M1 | 數字指示表頭 | | E1 | 普通電纜接頭 | | E2 | 防爆電纜接頭 | | B1 | 管裝彎支架 | | B2 | 盤裝彎支架 | | B3 | 管裝平支架 | | G1 | 腰型法蘭 | | G2 | 焊管接頭 | | G3 | 一體化三閥組 | | i | 本安 | | d | 隔爆 | | G | ≤200℃（高溫硅油） | | 標 準 型 | 防腐材料 | 結構材料 | | 隔離膜片 | | F12 | 316L | | F13 | 哈氏C-276 | | F14 | 蒙乃爾K-500 | | F15 | 鉭 | | F22 | 316L | | F23 | 哈氏C-276 | | F24 | 蒙乃爾K-500 | | F25 | 鉭 | | F26 | 316L | | F33 | 哈氏C-276 | | F35 | 鉭 | | F44 | 蒙乃爾K-500 | | F47 | 3YC25 |
|
產品外形尺寸/Product dimensions-----------------------------------------------------◆◆ |
 |
 |

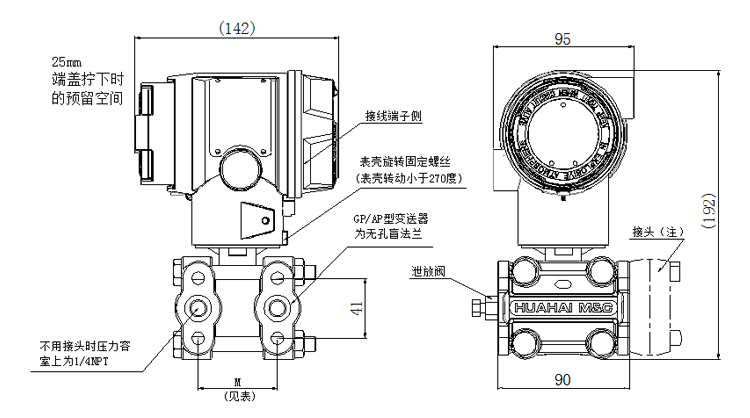

| SP3051變送器外形尺寸圖 |
| 測量范圍（代碼） | 2、3、4 | 6 | 7 | 8 | 9 | | M（mm） | 54 | 52.2 | 55.7 | 57.2 | 59 |
|

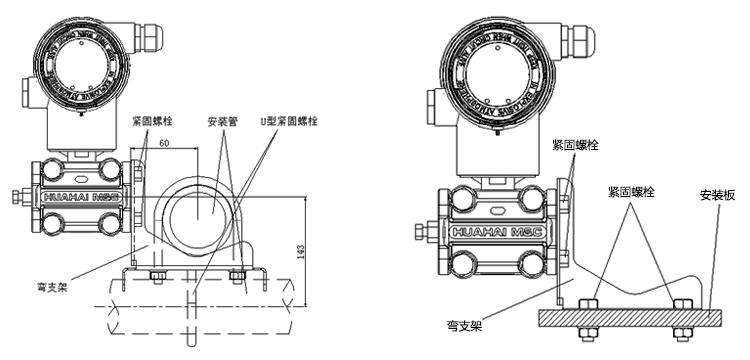

安裝方式/Installation method--------------------------------------------------------◆◆ |

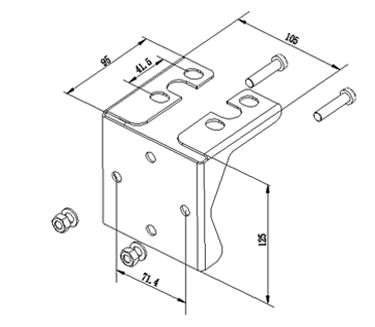

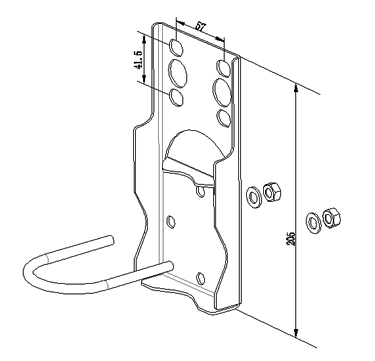

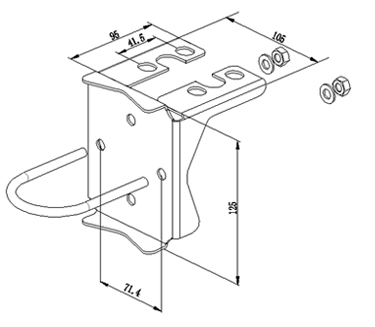

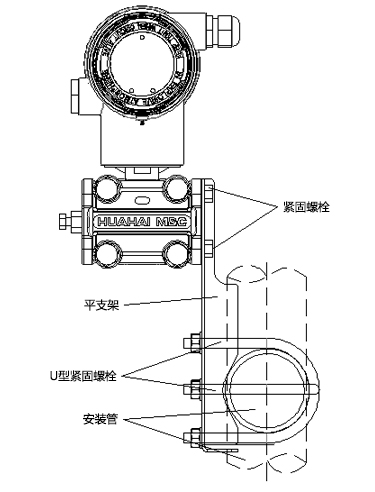

 | | 管裝彎支架 | 盤裝彎支架 |
|
| |
|
| |
| 引壓管連接方式 |

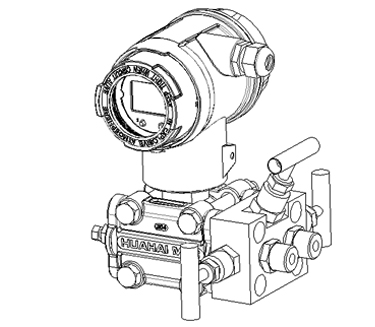

 |  | | 焊管接頭連接 | 一體化三閥組連接 |
|
| |
安裝要求/Installation requirements---------------------------------------------------◆◆ |
| 1.防止變送器與腐蝕性或過熱的補測介質相接觸。 | | 2.要防止渣滓在導壓管內沉積。 | | 3.導壓管要盡可能短一些。 | | 4.兩邊導壓管內的液柱壓頭應保持平衡。 | | 5.導壓管應安裝在溫度梯度和溫度波動小的地方。 | | 6.防止引壓管內結晶或低溫結冰。 | | 7.請勿將排氣/排液閥全部擰開，以免密封鋼珠掉落！ |
|
接線指南/Wiring guide-----------------------------------------------------------------◆◆ |
 |
| 非智能型現場導線的連接 |
 |

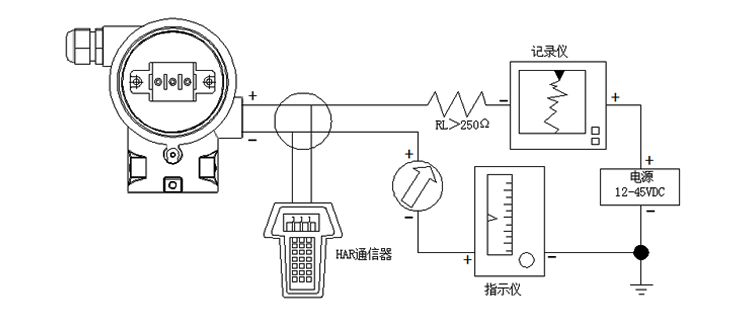

| 智能型現場導線的連接 |
| |
| |
| |
| |
| |
| |
| |
| |
